Детали и узлы балки бампера VW Taos




1 - Опора передней несущей панели
2 - Балка бампера
Сдвинуть демпфирующую балку как можно дальше, не допуская перекоса, назад.
Винты -3- вверху и внизу должны находиться в пазах на одинаковом расстоянии -размер a-
Положение винтов в пазах оказывает влияние при аварийной ситуации.
3 - Винт, 4 шт.
8 Н·м
4 - Дополнительный усилитель, в зависимости от комплектации
5 - Винт, 8 шт.
55 Н·м
6 - Поперечина для защиты пешеходов
7 - Вытяжная заклёпка, 4 шт.
8 - Фасонная деталь из вспененного материала
9 - Шестигранная гайка, 2 шт.
12 Н·м
10 - Дополнительный усилитель, в зависимости от комплектации
11 - Винт, 2 шт.
12 Н·м


Детали и узлы навесного оборудования

В зависимости от модели имеются внешние отличия и различные исполнения, применяемость см. Электронный каталог запчастей (ETKA).



1 - Облицовка бампера
2 - Крышка буксирной проушины, фиксируется в облицовке бампера
3 - Боковая накладка, слева и справа, фиксируется в облицовке бампера
снятие и установка при снятой облицовке бампера
4 - Накладка колёсной арки, слева и справа
5 - Накладка, слева и справа, фиксируется в боковой накладке
снятие и установка при снятой облицовке бампера
6 - Воздуховод, слева и справа, фиксируется в боковой накладке
снятие и установка при снятой облицовке бампера
7 - Накладка, слева и справа, фиксируется в боковой накладке
снятие и установка при снятой облицовке бампера
8 - Панель номерного знака
разные исполнения в зависимости от модели и рынка
9 - Спойлер, фиксируется в облицовке бампера
снятие и установка при снятой облицовке бампера
10 - Накладка верхняя, зафиксирована на спойлере
снятие и установка при снятой облицовке бампера
11 - Нижняя накладка, зафиксирована на спойлере
снятие и установка при снятой облицовке бампера

  • Спасибо
Реакции: Zuu

Admin

Administrator
Сообщения
325
Реакции
317
Адрес
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018
Детали и узлы облицовки бампера VW Taos



1 - Облицовка бампера
2 - Распорная вставка, 2 шт.
3 - Направляющая, слева и справа
4 - Шестигранная гайка, 4 шт.
3,5 Н·м
5 - Винт, 2 шт.
2 Н·м
6 - Винт, 10 шт.
2 Н·м
7 - Винт, 4 шт.
2 Н·м
8 - Средняя направляющая
9 - Винт, 3 шт.
8 Н·м

  • Спасибо
Реакции: Zuu

Admin

Administrator
Сообщения
325
Реакции
317
Адрес
Россия, Москва
Авто
VW Touran 1.6 MPI BSE 2008, VW Tiguan 2.0 TDI DBGC 2018
Снятие и установка облицовки бампера VW Taos
Указание
В зависимости от исполнения модели необходимо учитывать незначительные отличия в работах по снятию и установке облицовки бампера.
Облицовка бампера снимается вместе с решёткой радиатора.

Снятие



- Выключить зажигание и отключить все потребители электроэнергии.
- Убрать ключ зажигания из салона автомобиля, чтобы избежать случайного включения зажигания.
- Отсоединить от АКБ провод массы

Автомобили с блоком управления адаптивного круиз-контроля -J428-
- При необходимости снять блок управления адаптивного круиз-контроля -J428- -6-

Все автомобили
- Выкрутить винты -2- в колёсной арке слева и справа (направлены вверх).
- Выкрутить винты -3- на подкрылке.
- Выкрутить винты -4- на передней несущей панели.
- Выкрутить винты -5- решётки радиатора.

Дальнейшие работы по снятию возможны только при участии второго механика.
- Извлечь облицовку бампера -1- из фиксаторов направляющих на крыльях слева и справа в -направлении стрелки a-.
- Извлечь облицовку бампера -1- из фиксаторов средней направляющей в -направлении стрелки b-.
- Извлечь облицовку бампера -1- из фиксаторов поперечины для защиты пешеходов в -направлении стрелки c-.
- Снять облицовку бампера -1- параллельно передней части автомобиля -в направлении стрелки d-.
- При наличии разъединить муфту шлангов системы очистки фар

- При наличии отсоединить электрические разъёмы компонентов электрооборудования.
Соблюдать указания и инструкции по работе с системой помощи при парковке
Соблюдать указания и инструкции по работе с ассистентом руления при парковке


Установка



Установка производится в обратной последовательности с учётом следующего:
Установка возможна только при участии второго механика.
- Если имеются, соединить муфту шлангов системы очистки фар

- При наличии подсоединить электрический разъём компонентов электрооборудования.
Автомобили с блоком управления адаптивного круиз-контроля -J428-
- Установить блок управления адаптивного круиз-контроля -J428- -6-
- Установить эмблему

Все автомобили
- Надвинуть облицовку бампера -1- параллельно передней части автомобиля в -направлении стрелки а-.
Указание:
При установке облицовки бампера следить за правильным положением переднего подкрылка.
- Прижать облицовку бампера -1- к средней направляющей в -направлении стрелки b- до фиксации.
- Прижать облицовку бампера -1- к поперечине для защиты пешеходов в -направлении стрелки c- до фиксации.
- Прижать облицовку бампера -1- к направляющим слева и справа в -направлении стрелки d- до фиксации.
- Затянуть винты -2-, -3-, -4- и -5- предписанным моментом.
Выдерживать зазоры

Соблюдать указания и инструкции по работе с системой помощи при парковке
Соблюдать указания и инструкции по работе с ассистентом руления при парковке

Моменты затяжки
Детали и узлы облицовки бампера
Детали и узлы - решётка радиатора

Последнее редактирование:

Александр501

Постоянный участник
Сообщения
30
Реакции
2
Адрес
город Батайск
Авто
Taos 1.4 TSI 4wd 20201 г.
Снятие и установка облицовки бампера VW Taos
Указание
В зависимости от исполнения модели необходимо учитывать незначительные отличия в работах по снятию и установке облицовки бампера.
Облицовка бампера снимается вместе с решёткой радиатора.

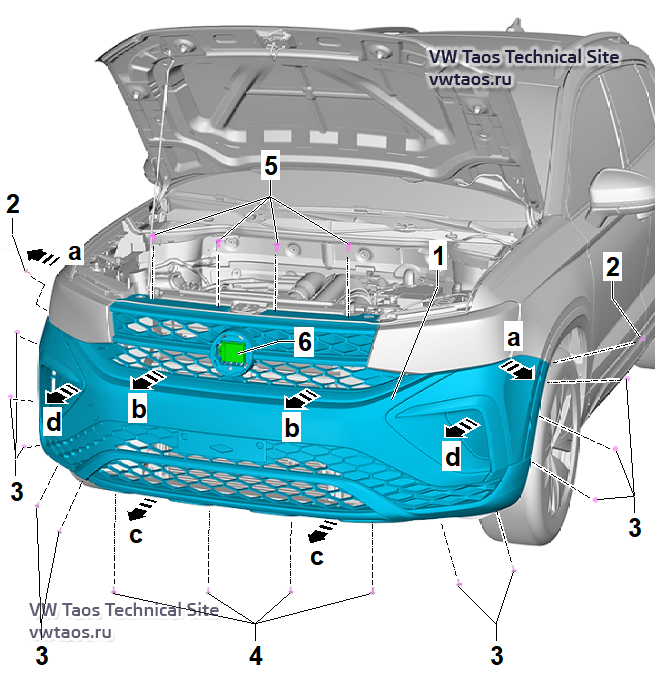

Снятие

Посмотреть вложение 9904

- Выключить зажигание и отключить все потребители электроэнергии.
- Убрать ключ зажигания из салона автомобиля, чтобы избежать случайного включения зажигания.
- Отсоединить от АКБ провод массы

Автомобили с блоком управления адаптивного круиз-контроля -J428-
- При необходимости снять блок управления адаптивного круиз-контроля -J428- -6-

Все автомобили
- Выкрутить винты -2- в колёсной арке слева и справа (направлены вверх).
- Выкрутить винты -3- на подкрылке.
- Выкрутить винты -4- на передней несущей панели.
- Выкрутить винты -5- решётки радиатора.

Дальнейшие работы по снятию возможны только при участии второго механика.
- Извлечь облицовку бампера -1- из фиксаторов направляющих на крыльях слева и справа в -направлении стрелки a-.
- Извлечь облицовку бампера -1- из фиксаторов средней направляющей в -направлении стрелки b-.
- Извлечь облицовку бампера -1- из фиксаторов поперечины для защиты пешеходов в -направлении стрелки c-.
- Снять облицовку бампера -1- параллельно передней части автомобиля -в направлении стрелки d-.
- При наличии разъединить муфту шлангов системы очистки фар

- При наличии отсоединить электрические разъёмы компонентов электрооборудования.
Соблюдать указания и инструкции по работе с системой помощи при парковке
Соблюдать указания и инструкции по работе с ассистентом руления при парковке

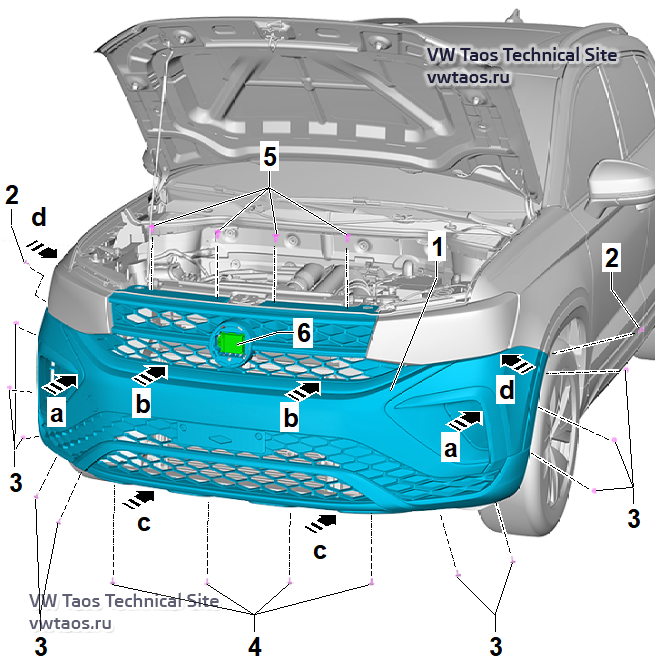

Установка
